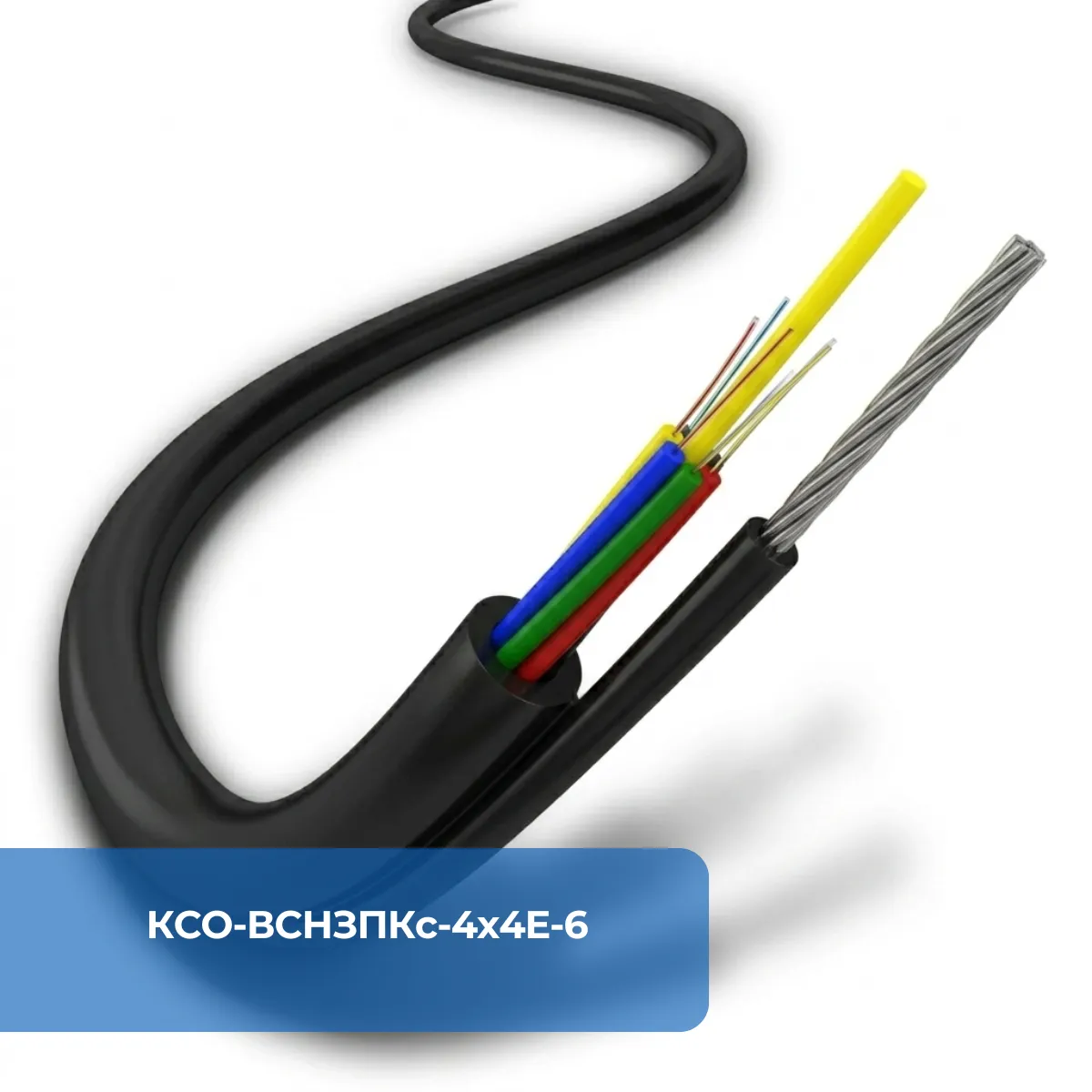

Волоконно-оптический кабель КСО (ВСНЗПКс — воздушный самонесущий с несущим тросом) предназначен для подвески на опорах воздушных линий электропередачи (ВЛ), линий связи и контактной сети электрифицированных железных дорог. Применяется при строительстве ВОЛС для воздушной прокладки.
Конструкция: кабель содержит 4 одномодовых оптических волокон в оптических модулях из ПБТ с гидрофобным заполнителем. Кабель оснащён несущим силовым элементом (стальной оцинкованный трос), обеспечивающим допустимое растягивающее усилие при подвеске. Наружная оболочка — полиэтилен. Конструкция обеспечивает стойкость к механическим, климатическим и вибрационным нагрузкам при воздушной прокладке.
Технические параметры: допустимое растягивающее усилие — до 6 кН и более; рабочая температура — от −60 до +70 °C; допустимое раздавливающее усилие — 0,5 кН/см; динамические изгибы — 20 циклов по углу ±90°; осевые закручивания — 5 циклов на 360° на длине 2 м. Срок службы — не менее 25 лет.
Применяется в качестве кабеля связи для инфраструктуры ВЛ, ж/д и энергетики.
- Тип кабеля
- Кабели подвесные с выносным силовым элементом
- Конструкция
- Многомодульный
- Тип волокна
- Одномодовый
- Количество волокон
- 16
- Количесвто модулей
- 4
- Внешняя Оболочка
- PE
- Силовой элемент
- Стальные проволоки
- Кол-во ОВ
- 16
- Диаметр кабеля, мм
- 10,5
- Максимальный габаритный размер кабеля, мм
- 13,5
- Эквивалентный диаметр кабеля, мм
- 12,0
- Диаметр по оболочке троса, мм
- 6,0
- Рабочий диапазон температур
- от минус 60°С до 70°С
- Допустимое растягивающее усилие
- от 2,0 до 50 кН
- Допустимое раздавливающее усилие
- 0,5 кН/см
- Динамические изгибы
- 20 циклов по углу ±90°
- Осевые закручивания
- 5 циклов на угол 360° на длине 2м
- Энергия удара
- 8 Дж
- Каплепадение гидрофобного компаунда на срезе
- Отсутствие каплепадения при температуре не менее 70°С
